Dans le domaine des échangeurs de chaleur, obtenir une uniformité optimale du transfert de chaleur est un facteur critique qui a un impact direct sur l’efficacité et les performances de divers processus industriels. La plaque tubulaire intermédiaire est un élément souvent négligé mais essentiel pour améliorer cette uniformité. En tant que fournisseur leader de plaques tubulaires intermédiaires, je suis ravi d'approfondir le rôle que jouent ces composants dans l'amélioration de l'uniformité du transfert de chaleur au sein des échangeurs de chaleur.
Comprendre les échangeurs de chaleur et la nécessité d'un transfert de chaleur uniforme
Les échangeurs de chaleur sont des dispositifs conçus pour transférer de la chaleur entre deux ou plusieurs fluides à des températures différentes sans leur permettre de se mélanger. Ils sont largement utilisés dans de nombreuses industries, notamment le traitement chimique, la production d’électricité et les systèmes CVC. L’efficacité d’un échangeur de chaleur est largement déterminée par sa capacité à transférer la chaleur uniformément sur toute la surface. Un transfert de chaleur non uniforme peut entraîner plusieurs problèmes, tels qu'une réduction des taux de transfert de chaleur, une augmentation de la consommation d'énergie et même des dommages à l'échangeur de chaleur lui-même en raison du stress thermique.
La fonction d'une plaque tubulaire intermédiaire
Une plaque tubulaire intermédiaire est une plaque plate percée de trous, qui est placée entre les faisceaux de tubes dans un échangeur de chaleur. Sa fonction principale est de soutenir les tubes et de maintenir leur espacement, garantissant ainsi un bon alignement et empêchant les vibrations des tubes. Cependant, son rôle dans l’amélioration de l’uniformité du transfert de chaleur est tout aussi important.
L'une des principales façons dont une plaque tubulaire intermédiaire améliore l'uniformité du transfert de chaleur consiste à perturber le schéma d'écoulement des fluides à l'intérieur de l'échangeur de chaleur. Lorsque les fluides traversent un échangeur de chaleur, ils ont tendance à former des couches limites près des parois des tubes, qui peuvent agir comme des barrières thermiques et réduire l'efficacité du transfert de chaleur. La plaque tubulaire intermédiaire brise ces couches limites, favorisant un meilleur mélange des fluides et augmentant le coefficient de transfert de chaleur par convection.
De plus, la plaque tubulaire intermédiaire peut aider à répartir le flux de fluides plus uniformément à travers les faisceaux de tubes. Dans un grand échangeur de chaleur, le flux de fluides peut être inégal en raison de facteurs tels que les configurations d'entrée et de sortie, l'espacement des tubes et la dilatation thermique. En fournissant un soutien et un guidage supplémentaires aux tubes, la plaque tubulaire intermédiaire peut contribuer à garantir que les fluides s'écoulent à travers chaque tube à un débit constant, améliorant ainsi l'uniformité du transfert de chaleur.
Impact sur le coefficient de transfert de chaleur
Le coefficient de transfert thermique est une mesure du taux de transfert thermique entre un fluide et une surface solide. Un coefficient de transfert de chaleur plus élevé indique un transfert de chaleur plus efficace. La présence d'une plaque tubulaire intermédiaire peut augmenter considérablement le coefficient de transfert thermique en favorisant un meilleur mélange des fluides et en réduisant l'épaisseur des couches limites.
Des études ont montré que l'utilisation d'une plaque tubulaire intermédiaire peut augmenter le coefficient de transfert de chaleur jusqu'à 30 % par rapport à un échangeur de chaleur sans plaque. Cette augmentation du coefficient de transfert thermique se traduit directement par une amélioration de l’efficacité du transfert thermique et une réduction de la consommation d’énergie.
Réduction du stress thermique
Un transfert de chaleur non uniforme peut provoquer des contraintes thermiques au sein de l'échangeur de chaleur, ce qui peut entraîner une défaillance prématurée des tubes et d'autres composants. La plaque tubulaire intermédiaire aide à réduire les contraintes thermiques en assurant une répartition plus uniforme de la chaleur à travers les faisceaux de tubes. En empêchant la formation de points chauds et de points froids, la plaque tubulaire intermédiaire contribue à prolonger la durée de vie de l'échangeur thermique et réduit le besoin d'entretien et de réparations coûteux.
Applications dans différents types d'échangeurs de chaleur
Les plaques tubulaires intermédiaires sont utilisées dans une variété d'échangeurs de chaleur, notamment les échangeurs de chaleur à calandre, les échangeurs de chaleur à plaques et les échangeurs de chaleur à tubes à ailettes. Dans les échangeurs de chaleur à calandre et tubes, la plaque tubulaire intermédiaire est généralement placée entre les passages de tubes pour soutenir les tubes et améliorer l'uniformité du transfert de chaleur. Dans les échangeurs de chaleur à plaques, la plaque tubulaire intermédiaire peut être utilisée pour séparer les différents canaux de fluide et assurer une bonne répartition du débit. Dans les échangeurs de chaleur à tubes à ailettes, la plaque tubulaire intermédiaire aide à soutenir les ailettes et à améliorer l'intégrité structurelle globale de l'échangeur de chaleur.
Composants complémentaires dans les échangeurs de chaleur

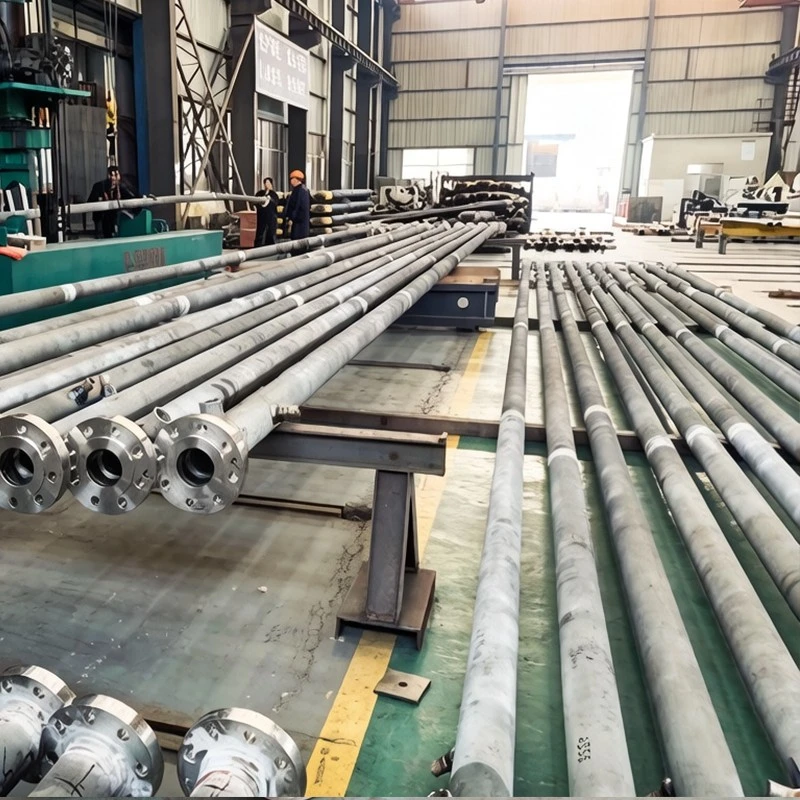

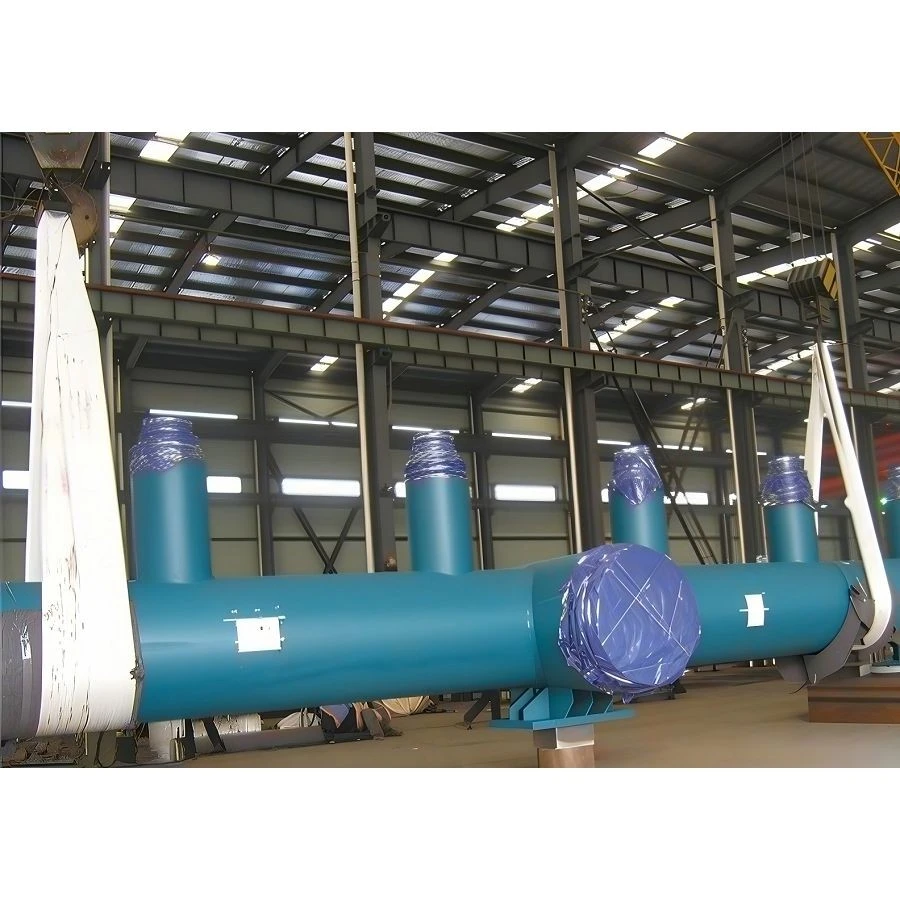

En plus des plaques tubulaires intermédiaires, les échangeurs de chaleur contiennent d'autres composants qui jouent un rôle important dans l'amélioration de l'efficacité et de l'uniformité du transfert de chaleur. Par exemple,Collecteur à paroi froideest conçu pour réduire les pertes thermiques et améliorer la répartition des fluides dans l’échangeur thermique.Tube de pyrolyseest utilisé dans les processus à haute température pour convertir les hydrocarbures en molécules plus petites, et sa conception peut également affecter les performances de transfert de chaleur.Tubes catalytiques pour reformeursont utilisés dans les processus de reformage pour convertir le gaz naturel en hydrogène et en d’autres produits de valeur, et ils nécessitent un transfert de chaleur efficace pour fonctionner efficacement.
Notre expertise en tant que fournisseur de plaques tubulaires intermédiaires
En tant que fournisseur de plaques tubulaires intermédiaires, nous comprenons le rôle essentiel que jouent ces composants dans les performances des échangeurs de chaleur. Nous disposons d'une équipe d'ingénieurs et de techniciens expérimentés qui se consacrent à la conception et à la fabrication de plaques tubulaires intermédiaires de haute qualité qui répondent aux exigences spécifiques de nos clients.
Nous utilisons des techniques de fabrication et des matériaux avancés pour garantir la durabilité et la fiabilité de nos plaques tubulaires intermédiaires. Nos produits sont conçus pour résister à des températures, des pressions et des environnements corrosifs élevés, ce qui les rend adaptés à une large gamme d'applications.
Personnalisation et assistance
Nous proposons des solutions personnalisées pour répondre aux besoins uniques de nos clients. Que vous ayez besoin d'une taille, d'une forme ou d'un matériau spécifique pour votre plaque tubulaire intermédiaire, nous pouvons travailler avec vous pour développer une solution qui répond à vos exigences. Nous fournissons également des services d’assistance technique et de consultation pour vous aider à optimiser les performances de votre échangeur de chaleur.
Assurance qualité
Nous nous engageons à fournir à nos clients des produits et services de la plus haute qualité. Nous avons mis en place un système de contrôle de qualité rigoureux pour garantir que chaque plaque tubulaire intermédiaire que nous produisons respecte ou dépasse les normes de l'industrie. Nos produits sont testés et inspectés à chaque étape du processus de fabrication pour garantir leur qualité et leur fiabilité.
Conclusion
En conclusion, la plaque tubulaire intermédiaire joue un rôle crucial dans l’amélioration de l’uniformité du transfert de chaleur dans un échangeur de chaleur. En perturbant le schéma d'écoulement des fluides, en répartissant le flux plus uniformément, en augmentant le coefficient de transfert de chaleur et en réduisant le stress thermique, la plaque tubulaire intermédiaire contribue à améliorer l'efficacité et les performances de l'échangeur de chaleur.
Si vous recherchez un fournisseur fiable de plaques tubulaires intermédiaires, nous sommes là pour vous aider. Notre équipe d'experts peut travailler avec vous pour comprendre vos besoins spécifiques et vous proposer la meilleure solution pour votre échangeur de chaleur. Contactez-nous dès aujourd'hui pour discuter de vos besoins et entamer une conversation sur la façon dont nos plaques tubulaires intermédiaires peuvent améliorer les performances de votre échangeur de chaleur.
