Description du produit

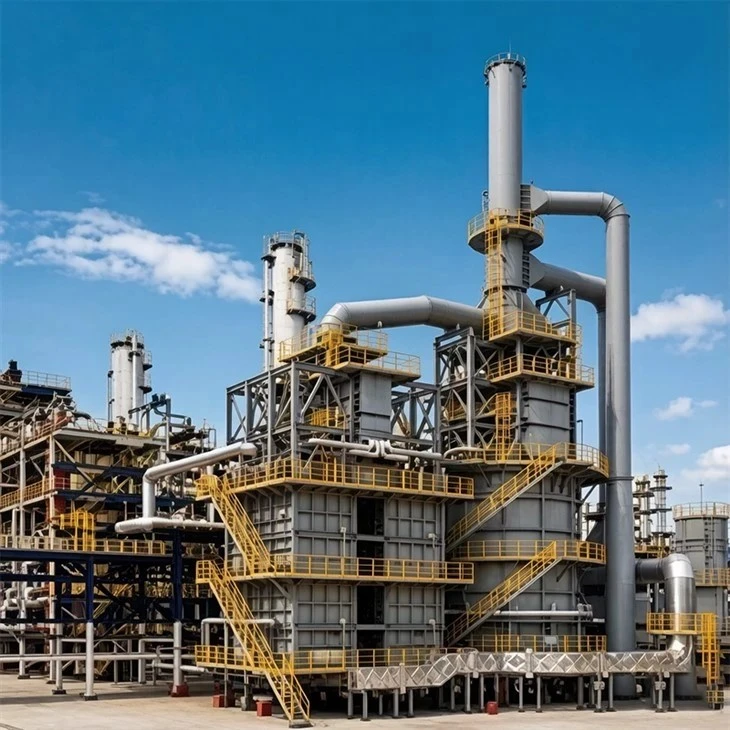

À l’intérieur d’un complexe aromatique, une surchauffe, même légère, des xylènes déclenchera une désalkylation, encrassera les catalyseurs zéolitiques coûteux et ruinera les marges de récupération. C'est précisément pourquoi nous construisons le four de réchauffage au para-xylène avec une disposition disciplinée et à faible flux thermique moyen dans notre base de fabrication de Jingjiang. Opérant dans le cadre de notre héritage de fabrication de 26 ans et des estampilles ASME « U » et « S », nos chaudronniers et ingénieurs thermiques fabriquent ce réchauffeur dédié pour fournir un apport thermique constant et uniforme pour les réacteurs d'isomérisation du xylène, les tours de récupération de désorbants Parex et les unités de dismutation de toluène. Chaque four de réchauffage Para-Xylène quitte notre atelier avec des panneaux de boîtier modulaires assemblés en atelier, des bobines en alliage multi-passes équilibrées et une traçabilité QR complète au niveau des composants, garantissant aux opérateurs pétrochimiques mondiaux une efficacité thermique fiable de plus de 91 % tout en protégeant les matières premières aromatiques sensibles de la dégradation des points chauds.
Applications
Boucles d'isomérisation du xylène :Préchauffer le mélange d'aromatiques C8 et recycler le gaz de traitement à l'hydrogène avant que le flux n'entre dans les réacteurs d'isomérisation à lit radial pour rétablir l'équilibre du para-xylène.
Unités de séparation par adsorption (Parex / Eluxyl) :Fournir une énergie de rebouillage propre et régulée aux tours de récupération de désorbants (traitement du p-diéthylbenzène) et aux fonds de colonnes d'extraction/raffinage.
Séparateurs de xylène et colonnes de réexécution :Fournit une fonction de rebouillage fiable pour la séparation des aromatiques lourds et la distillation de l'orthoxylène de haute pureté.
Dismutation et transalkylation du toluène (TDP/TAC) :Élever le toluène et les aromatiques lourds en C9/C10 aux températures de réaction avant la conversion catalytique en benzène et xylènes mixtes.
Spécifications techniques
|
Normes de conception |
API 560 (ISO 13705), ASME Section VIII Div. 1, ASME B31.3, Licence pour appareil à pression de classe A2 |
|
Plage de service thermique |
6 MW à 60 MW par cellule de four |
|
Pression de fonctionnement du procédé |
1,2 MPa à 4,2 MPa (calibré pour les boucles de séparation et d'isomérisation des aromatiques) |
|
Température de sortie du fluide |
360 degrés à 415 degrés ; Limite maximale calculée de la peau du tube maintenue en dessous de 560 degrés |
|
Limite de flux de chaleur radiante |
Flux radiant moyen strictement plafonné en dessous de 26 kW/m² pour éviter la fissuration thermique du film et l'accumulation de précurseurs de coke |
|
Métallurgie des bobines radiantes |
Sans soudure ASTM A106 Gr. B (passages à basse température), ASTM A335 P11/P22 et TP321/TP316L stabilisé pour les essais à haute température |
|
Récupération de chaleur par convection |
Tubes de choc nus associés à des tubes à ailettes dentelées soudés par résistance haute fréquence (HFW) (09CrCuSb / ASTM A106-B) |
|
Efficacité thermique du système |
91 % à 93,5 % (intégré aux préchauffeurs d'air de combustion et aux serpentins de préchauffage par convection) |
Capacités de personnalisation
Partitionnement du Firebox Multi-Zone :Diviser la section radiante en zones de combustion indépendantes pour réduire l'apport de chaleur de manière dynamique à travers différentes passes d'isomérisation.
Géométrie du circuit à faible chute de pression :Adaptation des diamètres de bobines et des coudes de retour à 180 degrés pour réduire les chutes de pression dans les boucles aromatiques à haute circulation.
Doublure modulaire installée en atelier :Préinstallation de modules de couverture en fibres céramiques haute densité et de réfractaires coulables sur des panneaux de boîtier en acier dans nos baies de Jingjiang, économisant ainsi des semaines de travail d'installation sur site.
Adaptation du brûleur à gaz aromatiques :Ingénierie des découpes du pont de brûleur et des collecteurs de combustible pour allumer des combinaisons de gaz combustible de raffinerie et de gaz de purge de désalkylation légère sans impact de flamme.
Seuil de commande minimum de zéro :Fourniture d'un seul pack de tubes à convection de remplacement pour une intervention d'urgence ou fourniture de radiateurs à plusieurs cellules pour de nouveaux complexes pétrochimiques.
Contrôle de qualité
Informations d'identification directes ASME et ISO :Entièrement audité et certifié sous les estampilles ASME « U » et « S », ISO 9001 : 2015 et ISO 3834-2 pour la gestion de la qualité du soudage.
Pedigree matériel du code QR :Codes QR gravés au laser sur chaque segment de tuyau, coude de retour forgé et support, permettant une consultation immédiate des rapports de test du broyeur brut, des numéros de chauffe et des approbations d'inspection.
Audits de soudure 100 % non destructifs :Tests radiographiques complets (RT) ou ultrasoniques (UT) sur toutes les soudures bout à bout sous pression, appuyés par une identification positive des matériaux (PMI) à 100 % sur les joints en alliage.
Test de pression hydrostatique en atelier :Tenir 1,5 fois la valeur nominale avec de l'eau d'essai à faible teneur en chlorure (<25 ppm) prior to blast cleaning and exterior painting.
Emballage modulaire navigable :Skids d'expédition en acier intégrés avec cales internes en bois, inhibiteurs de corrosion VCI et film rétractable étanche aux intempéries pour le transit maritime en vrac.
FAQ
Q : Pourquoi le contrôle du flux de chaleur rayonnante est-il tellement plus strict dans un réchauffeur PX que dans un réchauffeur brut standard ?
R : Les molécules aromatiques, en particulier les mélanges de xylènes et d’alkylaromatiques, sont chimiquement sensibles à près de 400 degrés. Si un tube radiant développe des points chauds locaux, le film liquide se fissure en gaz plus légers et en composés polyaromatiques lourds. Cela encrasse la bobine, bouche les lits de catalyseur de zéolite en aval et diminue le rendement en PX. Nous utilisons un espacement conservateur des tubes et des modèles de flammes contrôlés pour maintenir des températures de peau de tube uniformes.
Q : Votre atelier peut-il fabriquer des serpentins radiants de remplacement directement à partir des feuilles API 560 de notre concédant de licence ?
R : Oui. Nous construisons régulièrement des serpentins de remplacement, des coudes de retour et des faisceaux de convection directement à partir des fiches techniques des concédants de licence, de modèles de tuyauterie 3D ou de dessins mesurés sur site, sans nécessiter de modifications de l'acier de votre boîtier existant.
Q : Comment gérez-vous les étapes d’inspection pour les clients EPC étrangers ?
R : Nous affectons un chef de projet dédié et un responsable technique qui émettent des dossiers d'inspection photo et vidéo toutes les deux semaines. De plus, nous nous coordonnons régulièrement avec les inspecteurs nommés par les clients de BV, DNV, SGS ou TÜV pour la vérification des points d'arrêt, y compris le PMI, les critiques de films RT et les tests hydrauliques.
Q : Quelles conditions commerciales et quelles devises prenez-vous en charge pour les contrats d'exportation ?
R: Nous travaillons selon les conditions d'expédition EXW et FOB depuis notre port voisin du fleuve Yangtze ou le port de Shanghai. Les étapes commerciales suivent un dépôt anticipé de 30 %, un paiement d'avancement de fabrication de 40 % lors de l'approbation du CND principal et un solde de 30 % avant l'expédition à l'exportation, payable en USD, EUR ou RMB.
